TOCHT-, GELUID-, ROOK- EN BRANDWERING DEUR

Valdorpel EllenMatic Slim Soundproof

Valdorpel EllenMatic Slim Soundproof

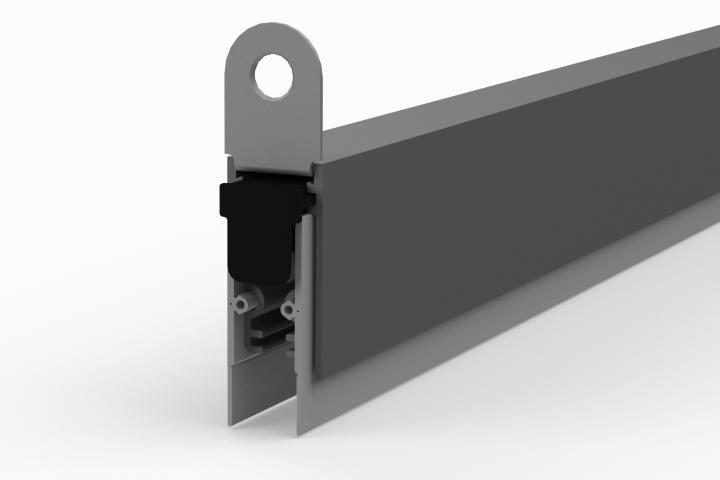

Valdorpel EllenMatic Slim Soundproof is de oplossing om deuren en ruimtes geluid-, rook- en brandwerend te maken. De automatische valdorpel sluit de kier onder de deur compleet af als de deur dicht is. En dankzij de ingebouwde 'no-break'-functie veert het binnenwerk terug als er obstakels onder de deur liggen.

- Geluidswerend 50 dB
- Brandwerend: 30 en 60 minuten
- Rookwerend: koude rook en hete rook

Ideaal voor dubbele toepassing of in combinatie met een espagnolet. Daarnaast is de Slim Soundproof in opbouwcassette een esthetische oplossing voor glazen deuren.

Beschrijving

  • Automatische afdichting
  • Aluminium behuizing met siliconen afdichting
  • Geluidswerend 50 dB
  • Brandwerend: 30 en 60 minuten
  • Rookwerend (volgens NEN-EN 13501-2 “Sa”, “Sm” en NEN-EN 1634-3) in uitvoering
  • Enkelzijdige bediening aan de scharnierzijde
  • Loodrechte verplaatsing van het binnenwerk zonder zijwaartse beweging

  • Toepassing: houten binnendeuren

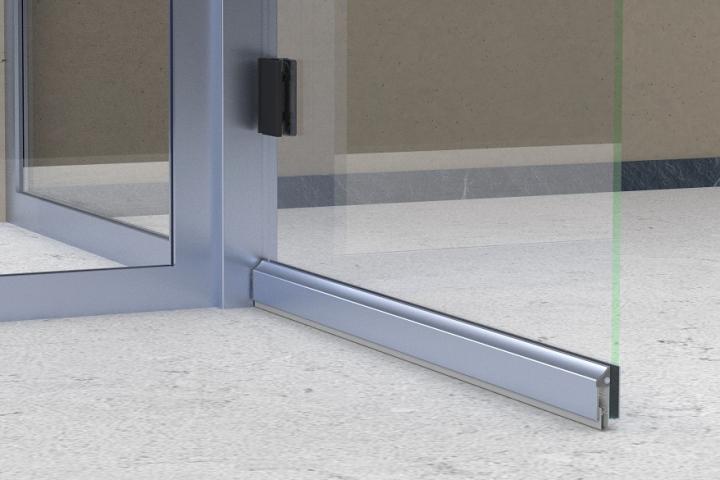

  • In opbouwcassette perfect voor glazen deuren

  • Kan in combinatie met een drempelvervanger worden gebruikt. Hiervoor adviseren wij de producten van Secucare.
  • Kan ook worden gecombineerd met met een aanloopprofiel. Hiervoor adviseren wij Storax.

Technische details

  • Maximale kiergrootte 18 mm
  • Groefmaat 10 x 30 mm
  • Standaardlengten in te korten met 150 mm
  • Ook op maat leverbaar
  • Minimale lengte 300 mm als automatische valdorpel
  • Maximale lengte 1600 mm
  • Montage door middel van ophangplaatjes

Valdorpel EllenMatic Slim Soundproof

Specificaties valdorpel

Alle standaardlengten zijn met 150 mm in te korten.

LENGTE ART.NR KLEUR EAN (ST.) EENHEID
628 mm 203800121 Alu. 8711286268009 10 st.
728 mm 203800122 Alu. 8711286268023 10 st.
828 mm 203800123 Alu. 8711286268047 10 st.
928 mm 203800124 Alu. 8711286268061 10 st.
1028 mm 203800125 Alu. 8711286268085 10 st.
1128 mm 203800126 Alu. 8711286268207 10 st.
1228 mm 203800127 Alu. 8711286268221 10 st.

NB. Uiteraard kun je in je lokale ijzerwarenwinkel of bouwmarkt de valdorpel per stuk kopen.



Ook maatwerk lengtes Valdorpel Slim Soundproof zijn in te korten.

VAN TOT INKORTBAAR TOT
300 mm 480 mm 301 mm
481 mm 730 mm 481 mm
731 mm 930 mm 661 mm
931 mm 1030 mm 841 mm
1031 mm 1230 mm 1021 mm
1231 mm 1380 mm 1201 mm
1381 mm 1600 mm 1381 mm

Montage advies

Tocht, geluid, rook en brand zijn eenvoudig tegen te houden door de juiste montage van de valdorpel. Lees daarvoor de meegeleverde montage-instructie, bekijk de montage-instructie video en volg het stappenplan.

Leg vooraf de benodigde materialen klaar:

  • Rolmaat of duimstok
  • Potlood
  • IJzerzaag
  • Vijl
  • Boormachine met ster- of torxbitje

Stappenplan Valdorpel EllenMatic Slim Soundproof monteren

  1. Meet de freesmaat in de deur op om zeker te zijn dat de valdorpel past in de groef
  2. Meet vervolgens de breedte van de deur op, om de lengte van de valdorpel te bepalen
  3. Verwijder de ophangplaatjes én aandrukknop
  4. Trek de afdichting terug richting de aandrukknopzijde
  5. Teken de juiste lengte af op de valdorpel
    Let op: kort in aan de niet-aandrukzijde!
  6. Zaag de valdorpel op maat
  7. Vijl de eventueel ontstane bramen van het aluminium af
  8. Schuif de afdichting terug. Zorg dat er aan beide zijden 3 mm oversteek is voor een optimale afdichting van de hoeken
  9. Knip het teveel aan afdichting eraf
  10. Schuif de valdorpel in de deur en bevestig met de ophangplaatjes
  11. Schuif de aandrukknop in de opening tot deze vastklikt
  12. Stel de valdorpel af tot de gewenste kierdichting is bereikt
  13. Test de kierdichting met behulp van een stuk papier > het papier moet vast zitten, maar mag niet scheuren
