TOCHTWERING DEUR EN RAAM
Inbouwprofiel AIB 3N XL is dé oplossing voor een tochtende voordeur of achterdeur. De siliconen afdichting zorgt voor een optimale luchtdichting en aanslagdemping.
Het aluminium tochtprofiel wordt gemonteerd in de sponning van het raam- of deurkozijn. Voor een goede werking van het profiel is een correcte montage essentieel.

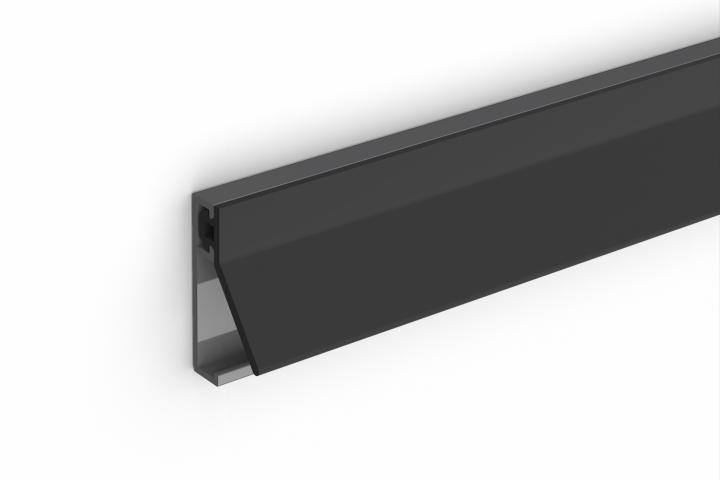

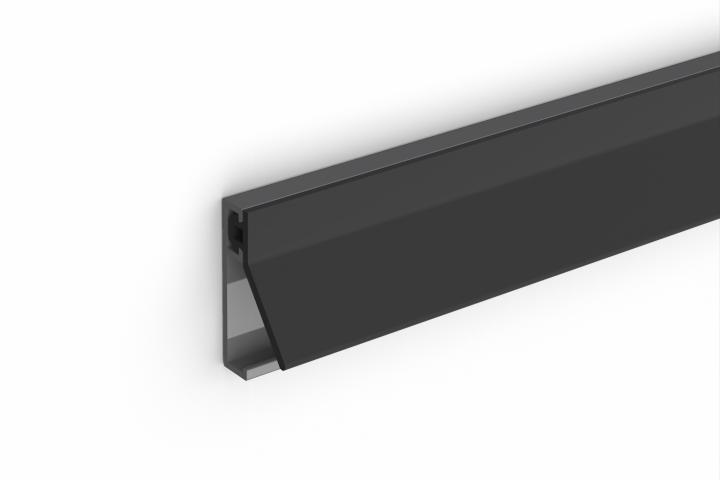

Ook in fraaie zwarte aluminium variant verkrijgbaar, passend bij industriële raam- en deursituaties.
Beschrijving
- Aluminium profiel
- Siliconen afdichtlip
- Groot werkingsbereik, maximale kier 13 mm
- Anti-flipper functie
- Eenvoudige montage
- Het tochtprofiel kan met een tacker worden bevestigd
- Toepassing: naar binnen- en buitendraaiende ramen en deuren
- Kan op maat worden geleverd
Technische details
- Kierdichting 6 mm - 13 mm
- Sponningbreedte 16 mm
- Afhangspeling 6 mm
- Bevestigen met 2,5 x 16 mm schroeven
- Voorgeboord 2,8 mm
Specificaties
Alle standaardlengten zijn in te korten.
| LENGTE | ART.NR | KLEUR | EAN (ST.) | EENHEID |
| 230 cm | 310110923 | Alu. | 8711286260270 | 25 lgt/koker |
| 300 cm | 310110930 | Alu. | 8711286260287 | 25 lgt/koker |
| 230 cm | 310114923 | Zwart | 8711286339198 | 25 lgt/koker |
NB. Uiteraard kun je in je lokale ijzerwarenwinkel of bouwmarkt het inbouwprofiel per stuk kopen.
Prestaties
- C-waarde 0,03238 dm³/s.m 1. Paⁿ (klasse 3)
- Classificatie volgens NEN EN 12365: W54177
Montage advies
Tocht in huis is eenvoudig tegen te houden door de juiste montage van het inbouwprofiel. De winddruk zorgt er aan de sluit- en bovenzijde voor dat de afdichtingslip tegen het draaideel wordt geduwd.
Lees de meegeleverde montage-instructie, bekijk de video en volg het stappenplan.
Leg vooraf de benodigde materialen klaar:
- Rolmaat of duimstok
- Potlood
- IJzerzaag en vijl
- Boormachine met sterbitje
Stappenplan om inbouwprofiel AIB 3N XL eenvoudig te monteren
- Meet de breedte van de bovenzijde van het kozijn op
- Zaag het profiel op maat. Let op: middel het gatenpatroon uit voor optimale bevestiging
- Teken de juiste lengte af op het inbouwprofiel
- Zaag het inbouwprofiel op maat
- Vijl de eventueel ontstane scherpe randen van het aluminium af
- Plaats het inbouwprofiel > Let hierbij op de juiste plaatsingsrichting
- Meet de sluitzijde van de deur op, kort het profiel in tot de juiste maat en plaats het inbouwprofiel van boven naar beneden
- Meet als laatste de scharnierzijde van de deur op, kort het profiel in tot de juiste maat en plaats het inbouwprofiel van boven naar beneden
Plaatsing naar binnen draaiende deur
(bijv. voordeur)
Plaatsing naar buiten draaiende deur
(bijv. achterdeur)
